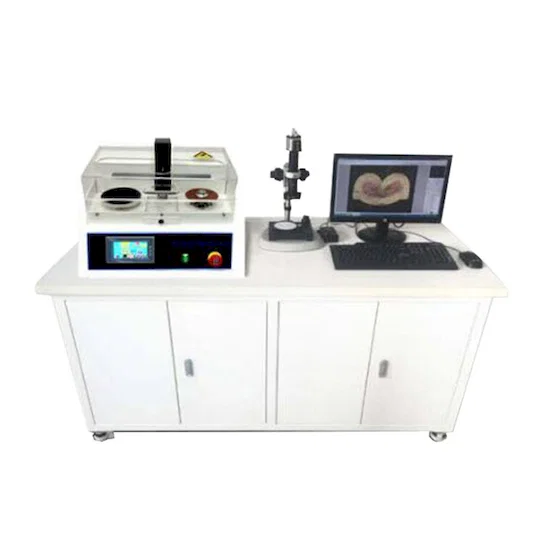

Hệ Thống Phân Tích Mặt Cắt Mối Nối Chuyên Nghiệp WPM-SE4

Đạt được độ chính xác vô song trong kiểm soát chất lượng dây nịt với máy phân tích mặt cắt ngang đầu cuối hoàn toàn tự động WPM-SE4

Giới thiệu:

Trong bối cảnh khắt khe của sản xuất dây nịt, đảm bảo Tính toàn vẹn và độ tin cậy của các uốn đầu cuối là điều tối quan trọng. Giới thiệu Máy phân tích mặt cắt ngang thiết bị đầu cuối hoàn toàn tự động WPM-SE4, một thiết bị chính xác hiện đại được thiết kế đặc biệt để Cách mạng hóa quy trình kiểm tra chất lượng dây nịt của bạn. Này Hệ thống toàn diện không chỉ là một cỗ máy; đó là một giải pháp hoàn chỉnh, Được thiết kế tỉ mỉ để cung cấp nhanh chóng, chính xác và có thể lặp lại Phân tích mặt cắt ngang của các thiết bị đầu cuối dây nịt. Từ ô tô đến hàng không vũ trụ, WPM-SE4 trao quyền cho các nhà sản xuất trong các ngành công nghiệp đảm bảo các tiêu chuẩn cao nhất về chất lượng uốn, giảm thiểu khuyết tật và tối đa hóa hiệu suất sản phẩm.

Các tính năng và lợi ích chính: Xác định lại độ chính xác, tốc độ và tự động hóa

Các WPM-SE4 là đỉnh cao của kỹ thuật xuất sắc, tích hợp Công nghệ tiên tiến để cung cấp hiệu suất và người dùng vô song kinh nghiệm. Dưới đây là bảng phân tích chi tiết về các tính năng chính tạo nên Máy phân tích này là tài sản không thể thiếu để kiểm soát chất lượng của bạn Hoạt động:

• Hệ thống tích hợp, hoàn toàn tự động cho quy trình làm việc hợp lý: WPM-SE4 là một hệ thống hoàn toàn tự động, tích hợp liền mạch mọi bước của quy trình phân tích mặt cắt ngang. Từ cắt và mài chính xác đến lấy mẫu quang học, làm sạch ăn mòn và thu thập hình ảnh, Mọi thứ đều được tự động hóa trong một đơn vị gắn kết duy nhất. Tự động hóa này Giảm đáng kể sự can thiệp thủ công, giảm thiểu lỗi của người vận hành và đảm bảo kết quả nhất quán, có thể lặp lại.

• Công nghệ cắt và mài một bước được cấp bằng sáng chế: Tận dụng công nghệ mới nhất được cấp bằng sáng chế, WPM-SE4 thực hiện cắt và mài trong một thao tác đồng bộ duy nhất. Cách tiếp cận sáng tạo này đảm bảo độ phẳng đầu cuối hoàn hảo - một yếu tố quan trọng để phân tích mặt cắt ngang chính xác. Này Loại bỏ sự không nhất quán do cắt và mài riêng biệt quy trình, cung cấp khả năng chuẩn bị mẫu vượt trội và đáng tin cậy hơn dữ liệu.

• Tốc độ chưa từng có: Phân tích hoàn chỉnh chỉ trong 3 phút: Thời gian rất quan trọng trong sản xuất. WPM-SE4 được thiết kế để tăng tốc độ, có khả năng hoàn thành toàn bộ quá trình xử lý và phân tích của một thiết bị đầu cuối duy nhất trong 3 phút đáng chú ý. Thông lượng vượt trội này giúp tăng đáng kể chất lượng của bạn quy trình kiểm tra, cho phép phản hồi nhanh hơn, vấn đề nhanh hơn xác định và tăng hiệu quả sản xuất.

• Hoạt động đơn giản, thuận tiện và nhanh chóng để nâng cao trải nghiệm người dùng: Mặc dù có công nghệ tinh vi, WPM-SE4 được thiết kế để vận hành đơn giản, thuận tiện và nhanh chóng. Giao diện trực quan và quy trình tự động giảm thiểu đào tạo yêu cầu và tối đa hóa hiệu quả của người vận hành. Tập trung vào kết quả, không thủ tục phức tạp.

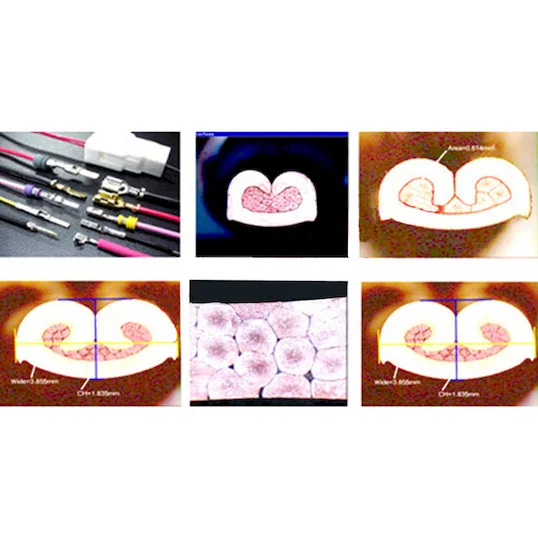

• Japan-Imported High-Definition Image Acquisition System for Uncompromising Clarity: At the heart of the WPM-SE4 lies a Japan-imported high-definition image acquisition system. This advanced system captures incredibly detailed cross-sectional images, ensuring accurate measurement and analysis. The superior image quality allows for precise evaluation of crimp characteristics, leading to more informed quality decisions. The system boasts a 5 million pixel Japanese industrial HD video system, delivering exceptional visual clarity.

• Japan-Imported Segment Less Zoom Optical System for Detailed Observation: The analyzer incorporates a Japan-imported segment less zoom optical system. This high-quality optics system provides a total video magnification range of 30~312X, allowing for both overview perspectives and highly detailed examination of crimp structures. This versatile magnification range ensures you can analyze every aspect of the terminal cross-section with exceptional clarity.

• Precision Components for Unwavering Reliability and Accuracy: The WPM-SE4 is built with premium components for long-lasting performance and exceptional accuracy:

  • German Motor: Ensures powerful and reliable operation of the cutting and grinding mechanisms.

  • Japanese Panasonic Servo Motors (X & Y Axis): Provide precise and controlled movement for both X and Y axes during the cutting and grinding process, guaranteeing accuracy and repeatability.

  • Japanese Mitsubishi PLC Controller: Acts as the intelligent brain of the system, ensuring smooth and coordinated operation of all automated processes.

• Comprehensive Terminal Section Analysis Software (Japan-Imported): The WPM-SE4 is equipped with professional terminal section analysis software imported from Japan. This software is specifically designed for analyzing crimp cross-sections, providing a range of measurement and analysis tools to quantify crimp quality. For data security and software integrity, the software is equipped with an encryption lock and provided on CD.

• Wide Applicable Wire Range for Versatile Testing: The WPM-SE4 is designed to handle a broad spectrum of wire sizes, with an applicable wire range of 0.01~50mm2. This versatility ensures the analyzer can accommodate a wide variety of wire harness applications, from delicate signal wires to larger power cables.

• Durable and Delicate German-Imported Blade: The cutting process utilizes a Dia.110X0.5mm blade imported from Germany. This blade is renowned for its delicate yet durable nature, ensuring clean and precise cuts while maintaining long-term sharpness and reliability.

• Precise Corrosion Cleaning for Optimal Image Clarity: The system incorporates a terminal corrosion liquid cleaning process, completed in just 5 seconds. This rapid cleaning step removes debris and contaminants from the cross-section, ensuring optimal image clarity for accurate analysis.

• Adjustable LED Lighting for Consistent Illumination: An all-white adjustable LED lighting device provides consistent and controlled illumination of the terminal cross-section. This adjustable lighting ensures optimal visibility and image quality, regardless of terminal material or ambient lighting conditions.

• Compact Footprint for Easy Integration into Workspaces: With dimensions of W500XD350XH350, the WPM-SE4 boasts a compact footprint, making it easy to integrate into existing laboratory or production floor workspaces.

Technical Specifications:

Applications:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is essential for quality control in a wide range of industries, including:

• Automotive Wire Harness Manufacturing: Ensuring the reliability and safety of automotive electrical systems.

• Aerospace and Defense: Meeting stringent quality standards for critical wiring in aircraft and defense systems.

• Consumer Electronics: Guaranteeing the long-term performance of wire terminations in electronic devices.

• Industrial Equipment Manufacturing: Verifying the robustness of wiring in machinery and control systems.

• Medical Device Manufacturing: Maintaining the highest levels of quality for wiring in life-critical medical equipment.

• Telecommunications: Ensuring reliable connections in communication infrastructure.

Conclusion:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is not just equipment; it's an investment in quality, efficiency, and customer satisfaction. By providing rapid, precise, and automated terminal cross-section analysis, the WPM-SE4 empowers you to elevate your wire harness quality control processes, minimize defects, and deliver consistently reliable products. Contact us today to learn how the WPM-SE4 can transform your quality inspection and drive your business forward.
