Máy Phân Tích Mặt Cắt Mối Nối Cầm Tay Tiện Lợi WPM-SES

Đảm bảo chất lượng uốn vượt trội với hệ thống phân tích mặt cắt ngang uốn công thái học và tốc độ cao

Giới thiệu:

Trong Bối cảnh sản xuất ngày nay, độ tin cậy của uốn nịt dây Kết nối là điều tối quan trọng đối với hiệu suất và sự an toàn của vô số Sản phẩm. Giới thiệu hệ thống phân tích mặt cắt ngang uốn tiên tiến, Một giải pháp toàn diện và thân thiện với người dùng được thiết kế để trao quyền các nhà sản xuất kiểm soát chất lượng nhanh chóng và chính xác. Hệ thống này là được thiết kế để chuẩn bị mẫu hiệu quả, hình ảnh độ phân giải cao, và phân tích chính xác, cung cấp thông tin chi tiết quan trọng về chất lượng uốn và đảm bảo tính toàn vẹn lâu dài của dây nịt của bạn. Từ ô tô và hàng không vũ trụ đến điện tử và hơn thế nữa, hệ thống này là của bạn Công cụ cần thiết để duy trì các tiêu chuẩn cao nhất của uốn chấm dứt xuất sắc.

Các tính năng và lợi ích chính: Tốc độ, độ chính xác và thiết kế lấy người dùng làm trung tâm

Này Hệ thống phân tích mặt cắt ngang uốn là một thiết kế tỉ mỉ giải pháp kết hợp công nghệ tiên tiến với thiết kế thực tế, Cung cấp một bộ tính năng được thiết kế để hợp lý hóa việc kiểm soát chất lượng của bạn xử lý và cung cấp độ chính xác vô song:

• Cắt và mài tích hợp để chuẩn bị mẫu nhanh chóng: Trọng tâm của hệ thống là mô-đun cắt và mài tích hợp. Thiết bị tiên tiến này thực hiện cả hai bước chuẩn bị mẫu quan trọng trong một hoạt động đơn lẻ, liền mạch, tăng tốc đáng kể quy trình làm việc và đảm bảo mặt cắt ngang nhất quán, chất lượng cao. Điều này tích hợp cách tiếp cận giảm thiểu việc xử lý thủ công và các lỗi tiềm ẩn, dẫn đến nhiều hơn phân tích đáng tin cậy.

• Phân tích tốc độ cao: Kết quả trong vòng chưa đầy 5 phút: Thời gian là yếu tố quan trọng trong sản xuất. Hệ thống này được thiết kế để có thông lượng nhanh, có khả năng hoàn thành toàn bộ quá trình xử lý và phân tích mặt cắt ngang của một thiết bị đầu cuối duy nhất trong vòng 5 phút. Tốc độ đặc biệt này cải thiện đáng kể hiệu quả của bạn quy trình kiểm tra chất lượng, cho phép phản hồi nhanh hơn, vấn đề nhanh hơn và tăng năng lực sản xuất.

• Thiết kế tiện dụng và mô-đun để thuận tiện cho người dùng: Sự thoải mái và dễ sử dụng của người vận hành là những cân nhắc chính trong thiết kế hệ thống này. Thiết kế tiện dụng giảm thiểu sự mệt mỏi của người dùng, trong khi sự kết hợp mô-đun cho phép dễ dàng truy cập và bảo trì linh kiện. Điều này lấy người dùng làm trung tâm đảm bảo quy trình làm việc trơn tru, hiệu quả hơn và giảm thời gian đào tạo người vận hành.

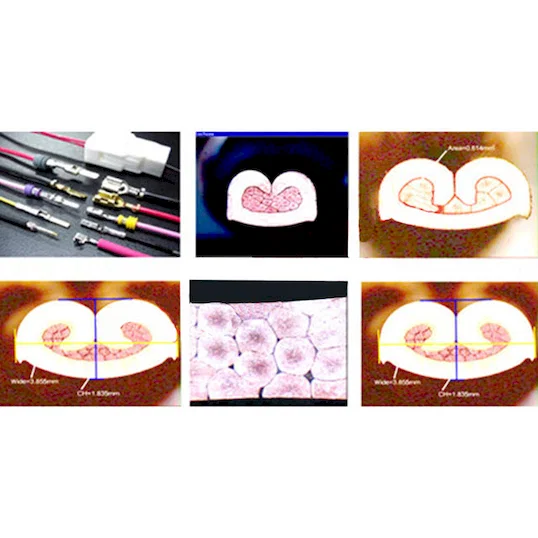

• Hệ thống thu nhận hình ảnh độ nét cao nhập khẩu Nhật Bản cho độ rõ nét vô song: Trải nghiệm chất lượng hình ảnh vượt trội với hệ thống thu nhận hình ảnh độ nét cao nhập khẩu Nhật Bản. Hệ thống này chụp ảnh mặt cắt ngang sắc nét, chi tiết, cho phép Đo lường và phân tích chính xác ngay cả những vết uốn phức tạp nhất Cấu trúc. Độ rõ nét của hình ảnh vượt trội cho phép đánh giá chính xác các thông số uốn quan trọng, đảm bảo đánh giá chất lượng đáng tin cậy.

• Kính hiển vi hiệu suất cao với khả năng hình ảnh 3D: Hệ thống kết hợp kính hiển vi hiệu suất cao không chỉ cung cấp hình ảnh độ nét cực cao mà còn tạo ra hình ảnh không gian ba chiều thẳng đứng. Khả năng tiên tiến này cung cấp cảm giác lập thể mạnh mẽ và hình ảnh rõ ràng với trường nhìn rộng. Phối cảnh 3D này tăng cường phân tích trực quan về cấu trúc uốn, cho phép hiểu toàn diện hơn về chất lượng uốn.

• Đo lường chính xác và tính toán diện tích với phần mềm chuyên dụng: Được trang bị phần mềm chuyên dụng, hệ thống này cho phép đo chiều dài và diện tích đơn giản và chính xác. Giao diện phần mềm trực quan tạo điều kiện định lượng chính xác Phân tích các thông số uốn, cung cấp dữ liệu khách quan về chất lượng đánh giá và tối ưu hóa quy trình. Phép đo chính xác này Khả năng đảm bảo kiểm soát chất lượng nhất quán và đáng tin cậy.

• Hệ thống điều khiển mạnh mẽ được cung cấp bởi Mitsubishi PLC Nhật Bản: Cốt lõi của tự động hóa và điều khiển của hệ thống là bộ điều khiển Mitsubishi PLC (SBL) đáng tin cậy của Nhật Bản. Bộ điều khiển hàng đầu trong ngành này đảm bảo hoạt động ổn định và chính xác của tất cả các mô-đun hệ thống, góp phần vào độ chính xác tổng thể và độ tin cậy của quá trình phân tích.

• Phạm vi cắt mô-đun rộng và tốc độ có thể điều chỉnh cho tính linh hoạt: Hệ thống cung cấp phạm vi cắt mô-đun từ 0,13 đến 6,00 mm²< / sup>, phù hợp với nhiều kích thước dây thường được sử dụng trong sản xuất dây nịt. Hơn nữa, tốc độ quay và xay có thể điều chỉnh (2800 vòng / phút), được cung cấp bởi động cơ nhập khẩu của Đức, cho phép chuẩn bị mẫu tối ưu cho các vật liệu và loại thiết bị đầu cuối khác nhau. Tốc độ cắt 2 mm / giây đảm bảo xử lý mẫu hiệu quả.

• Bánh xe cắt chính xác nhập khẩu từ Đức để cắt sạch và bền: Mô-đun cắt sử dụng bánh cắt chất lượng cao (đường kính trong 21,7 mm, OD 105 mm, độ dày 0,5 mm) nhập khẩu từ Đức. Lưỡi dao mỏng manh và bền này đảm bảo các vết cắt sạch sẽ, chính xác, giảm thiểu biến dạng và duy trì tính toàn vẹn của tiết diện đầu cuối để chính xác Phân tích.

• Điều chỉnh trục Z chính xác và dịch chuyển trục X để định vị mẫu được tối ưu hóa: Tinh chỉnh định vị mẫu với phạm vi điều chỉnh nhẹ trục Z từ 0,00 đến 5,00 mm và dịch chuyển trục X được điều khiển bởi động cơ servo Panasonic của Nhật Bản. Những điều chỉnh chính xác này đảm bảo căn chỉnh mẫu tối ưu cho cả hai cắt/mài và hình ảnh, góp phần nhất quán và chính xác Kết quả.

• Điện phân từng phần Nhật thực để nâng cao độ rõ nét bề mặt: Đối với các mẫu khó khăn, hệ thống kết hợp điện phân một phần nhật thực, có khả năng xử lý các khu vực lên đến 6 mm2 với thời gian điện phân có thể điều chỉnh từ 5 đến 30 giây. Tính năng này nâng cao độ rõ nét bề mặt của mặt cắt ngang, cải thiện chất lượng hình ảnh và độ chính xác phân tích.

• Phạm vi quan sát và phóng đại linh hoạt: Hệ thống quang học cung cấp một loạt các tùy chọn độ phóng đại (0,75x đến 5,0x với công nghệ thay đổi vị trí bị kẹt 0,5 cho cả Khuếch đại và Cao độ răng), cho phép quan sát chi tiết các tính năng uốn ở nhiều thang đo khác nhau. Phạm vi quan sát kéo dài từ 1,2 đến 8,2 mm (hướng trục X), cung cấp một cái nhìn toàn diện về mặt cắt ngang uốn.

• Adjustable Ultra-Bright LED Illumination and XYZ Mobile Platform: Achieve optimal viewing conditions with an ultra-bright white LED light source with infinitely controllable intensity. The integrated XYZ-axis mobile platform with fine-tuning (range +/- 6 mm) allows for precise positioning and examination of different areas within the cross-section in three dimensions.

• Comprehensive Analysis Software and Data Recording: The system is bundled with Section-ms software and utilizes a Japanese industrial HD video system with a 3-megapixel camera and USB 2.0 connectivity for image capture and analysis. This integrated software suite provides a range of measurement tools, including enhanced measurement tools for compression ratios, certified for use in demanding industries like automotive, home appliances, and IT.

Thông số kỹ thuật:
