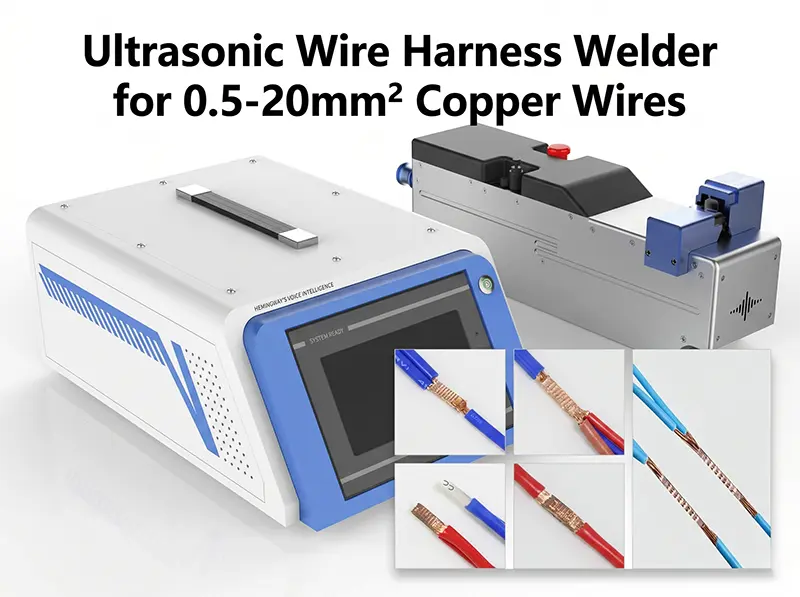

Máy Hàn Dây Điện Siêu Âm Di Động 0.5-20mm² WPM-001N

Name: Máy Hàn Dây Điện Siêu Âm Di Động 0.5-20mm² WPM-001N
Brand: JINGWEI
SKU: WPM-001N
Availability: InStock
Rating: 5 (1 reviews)

1.1 Equipment Overview
WPM-001N ultrasonic wiring harness welding machine is an economical portable welding machine designed as a whole machine. It has the advantages of exquisite and lightweight appearance, small footprint, safe and simple operation, and low maintenance cost. It can provide enterprises with efficient welding methods and reduce production costs. It is suitable for 0.5mm² - 20mm² copper wire harness welding, in automobiles, instrumentation, communication equipment, household appliances, and other widely used fields.

1.2 Equipment features
High-quality imported ultrasonic transducer, strong power, good stability
Welding speed is fast, high energy efficiency, and can be completed within 10 seconds of a welding
Easy to operate, no need to add auxiliary materials
Multiple welding modes are supported
Prevent air welding and effectively prevent welding head damage
Hd LED display, intuitive data, real-time monitoring, effective guarantee of welding yield

1.3 Welding effect display

1.4 Technical parameters of equipment
Operating frequency 20KHz
Rack size 517*142*181(mm)
Chassis dimensions 453*300*178(mm)
Input voltage AC 220V/50Hz
Weld the square of the harness 0.5mm² - 20mm² copper wire
Welded copper wire (aluminum wire) wire diameter Φ 0.3 mm or less
Equipment power 2000W
Equipment weight 20kg(welding rack)+13kg(electric box)
Display mode 7 "touchscreen
Production efficiency
About 0.6s/ time, depending on the square of the weld
Core piece Generator, transducer, welding head
Moving parts Cylinder, stepping motor

1.5 Equipment structure

1.6 Application Fields

Ứng dụng chính của Máy hàn dây dẫn siêu âm di động WPM-001N là gì?

WPM-001N là máy hàn di động cấp công nghiệp được thiết kế để tạo ra các mối nối hàn nguội có độ toàn vẹn cao trong các bó dây dẫn đồng. Nó lý tưởng cho các ứng dụng sản xuất và sửa chữa trong ngành công nghiệp ô tô, cũng như cho thiết bị gia dụng, điện tử tiêu dùng và các lĩnh vực khác yêu cầu kết nối điện không cần hàn đáng tin cậy giữa các dây có tiết diện từ 0,5 đến 20mm².

Hàn siêu âm hoạt động như thế nào và lợi ích của nó so với hàn truyền thống là gì?

Hàn siêu âm sử dụng rung động cơ học tần số cao (20KHz) dưới áp lực để hợp nhất các dây đồng ở cấp độ phân tử mà không làm nóng chảy kim loại nền. Lợi ích chính bao gồm chu kỳ thời gian nhanh 0,6 giây, quy trình nguội loại bỏ hư hại nhiệt và oxy hóa, và tạo ra mối nối kín khí, điện trở thấp, chắc chắn và đáng tin cậy hơn so với mối hàn thông thường, mà không cần vật tư tiêu hao như chất hàn hoặc flux.

Các thông số kỹ thuật và tính năng chính của máy hàn WPM-001N là gì?

WPM-001N có hệ thống siêu âm mạnh mẽ 2000W hoạt động ở tần số 20KHz. Thông số kỹ thuật cốt lõi của nó bao gồm khả năng hàn cho dây đồng từ 0,5mm² đến 20mm², thời gian hàn cực nhanh khoảng 0,6 giây và màn hình cảm ứng màu 7 inch thân thiện với người dùng để vận hành trực quan và điều khiển tham số. Thiết kế di động và đầu ra công suất ổn định của nó biến nó thành công cụ linh hoạt cho cả sử dụng tại bàn và hiện trường.

Máy này có phù hợp cho công việc sửa chữa tại hiện trường hoặc ngoài công trường không?

Vâng, hoàn toàn phù hợp. WPM-001N được thiết kế như một máy hàn di động, khiến nó trở thành lựa chọn tuyệt vời cho kỹ thuật viên dịch vụ hiện trường, xưởng sửa chữa và dây chuyền sản xuất yêu cầu tính di động. Thiết kế nhỏ gọn và hệ thống siêu âm mạnh mẽ, độc lập của nó cho phép hàn và sửa chữa bó dây chất lượng cao trực tiếp tại điểm cần thiết, chẳng hạn như trong các khu vực dịch vụ ô tô hoặc trên sàn nhà máy mà không cần trạm hàn chuyên dụng.

Điều gì khiến WPM-001N trở thành lựa chọn kinh tế cho sản xuất bó dây dẫn?

WPM-001N mang lại khoản tiết kiệm chi phí dài hạn và hiệu quả vận hành đáng kể. Quy trình siêu âm của nó loại bỏ chi phí liên tục cho chất hàn, flux và vật liệu làm sạch đi kèm. Tốc độ (0,6s mỗi mối hàn) làm tăng thông lượng, trong khi các mối hàn chất lượng cao, nhất quán giảm tỷ lệ làm lại và hỏng sản phẩm. Sự kết hợp giữa chi phí vật tư tiêu hao thấp, năng suất cao và độ tin cậy này mang lại lợi tức đầu tư mạnh mẽ, biến nó thành giải pháp kinh tế cho cả các nhiệm vụ hàn khối lượng lớn và khối lượng thấp chuyên biệt.
